고정 초점 줌렌즈 가 새로운 마이크로 세상을 보여드립니다
줌렌즈도 분류가 있답니다 – 자기에게 맞는 고정초점 줌렌즈를 찾아보세요
세상 쉬운 줌잉(zooming), 시료와 거리두기 확실!
오늘 함께 알아 볼 렌즈는 고정 초점 줌렌즈 입니다. 줌렌즈의 장점인 Zooming 을 통한 쉬운 배율 확대가 가능하고 고정초점 렌즈인 만큼 초점 맞는 길이가 일정하여 역시 작업이나 수리시 거리확보가 용이하고 광학적인 성능이 뛰어나 놀라운 화질의 영상을 볼 수 있습니다. 특히 ViTiny 비티니 브랜드의 고정초점 줌렌즈 탑재 디지털 현미경들은 커버하는 배율의 폭이 다양하기 때문에 관찰하려는 목적에 맞는 배율에 따라 렌즈를 약 3단계로 분류하여 이중 하나를 선택할 수 있습니다.
광학 줌으로 새로운 세상을 보여 준다 – 집먼지 진드기의 실상을 라이브로 공개합니다
자세히 살펴 보기 전, 고정 초점 줌렌즈의 성능을 가늠하기 위해 예시 화면을 하나 보여 드리겠습니다. 이 화면은 UM20A-CSZ064 로 촬영한 집먼지 #진드기 영상입니다. 마이크로비투비의 #현미경대여 서비스를 통하여 스튜디오에 1일 대여 후 촬영한 결과로 평소 정체를 가늠하기 힘들었던 침구와 베게, 그리고 애완동물의 털 속에 기생하는 집먼지 진드기의 모습을 촬영한 것 입니다.
실제 촬영을 하면서 PD님들께 촬영을 맡겨 놓고 저는 제 볼 일을 볼 수 있었던 것은 비전문가라고 하더라도 사용이 쉽기 때문입니다. 그리고 위와 같은 고화질의 풀 HD영상을 뽑아낼 수 있었던 것은 UM20 시리즈가 기존의 HDMI 출력 뿐 아니라 C-Type USB 케이블을 통하여 영상을 출력할 수 있기 때문에 편집용 PC인 매킨토시에 바로 영상을 저장할 수 있었기 때문입니다.
만일 광학 현미경이었다면 별도의 EYE PIECE 를 장착 했어야만 했을 것이고 이를 모니터 하기 위한 별도의 소프트웨나 캡처카드 같은 장비를 세팅했어야 할 것인데 UM20A-CSZ064는 유튜브 영상에서 확인할 수 있는 것 처럼 전원 케이블과 영상 전송을 위한 케이블 하나만 있어도 현장에서 모니터와 동시에 녹화를 진행할 수 있었기 때문에 PD님들의 이쁨을 받았던 것입니다. 유투버 여러분들! 상상력을 발휘해 보세요.
시료의 표면 온도 혹은 오염문제로 관찰 대상과 이격거리 확보가 필수적인 환경에서 배율 확보에 유용 – 스펙이 다가 아니다!!

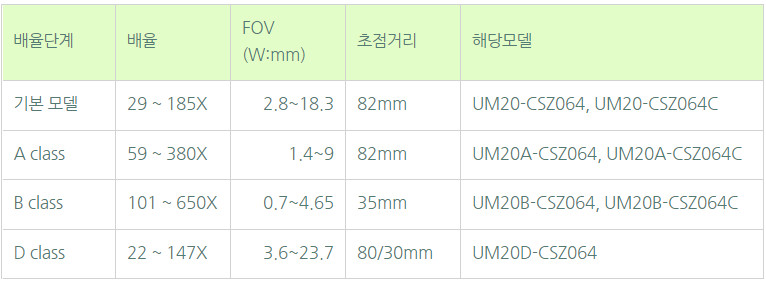

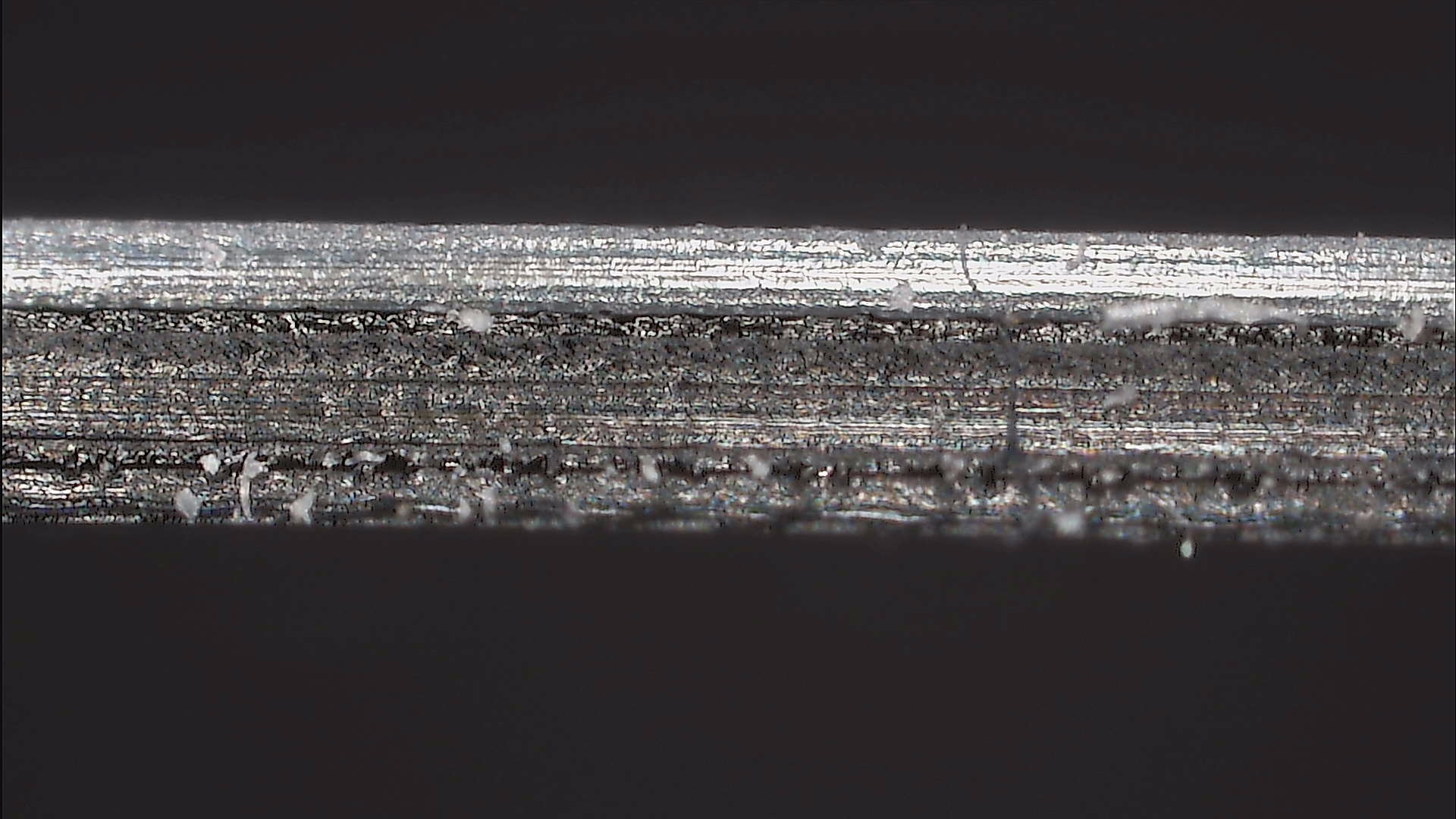

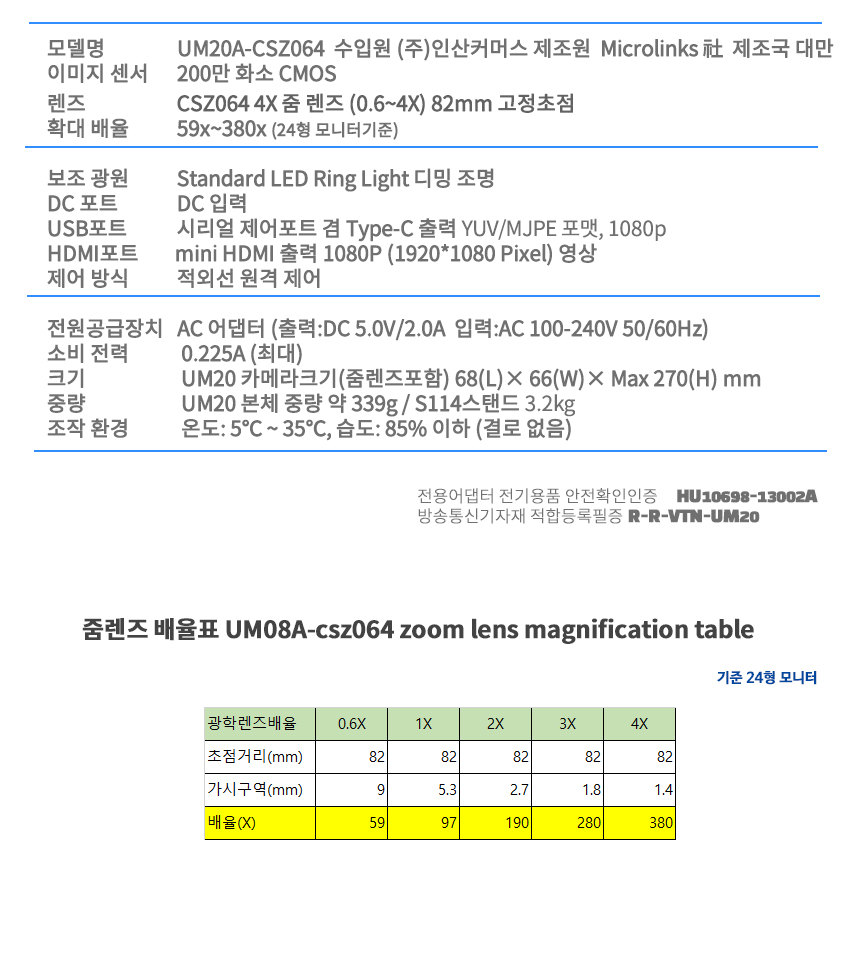

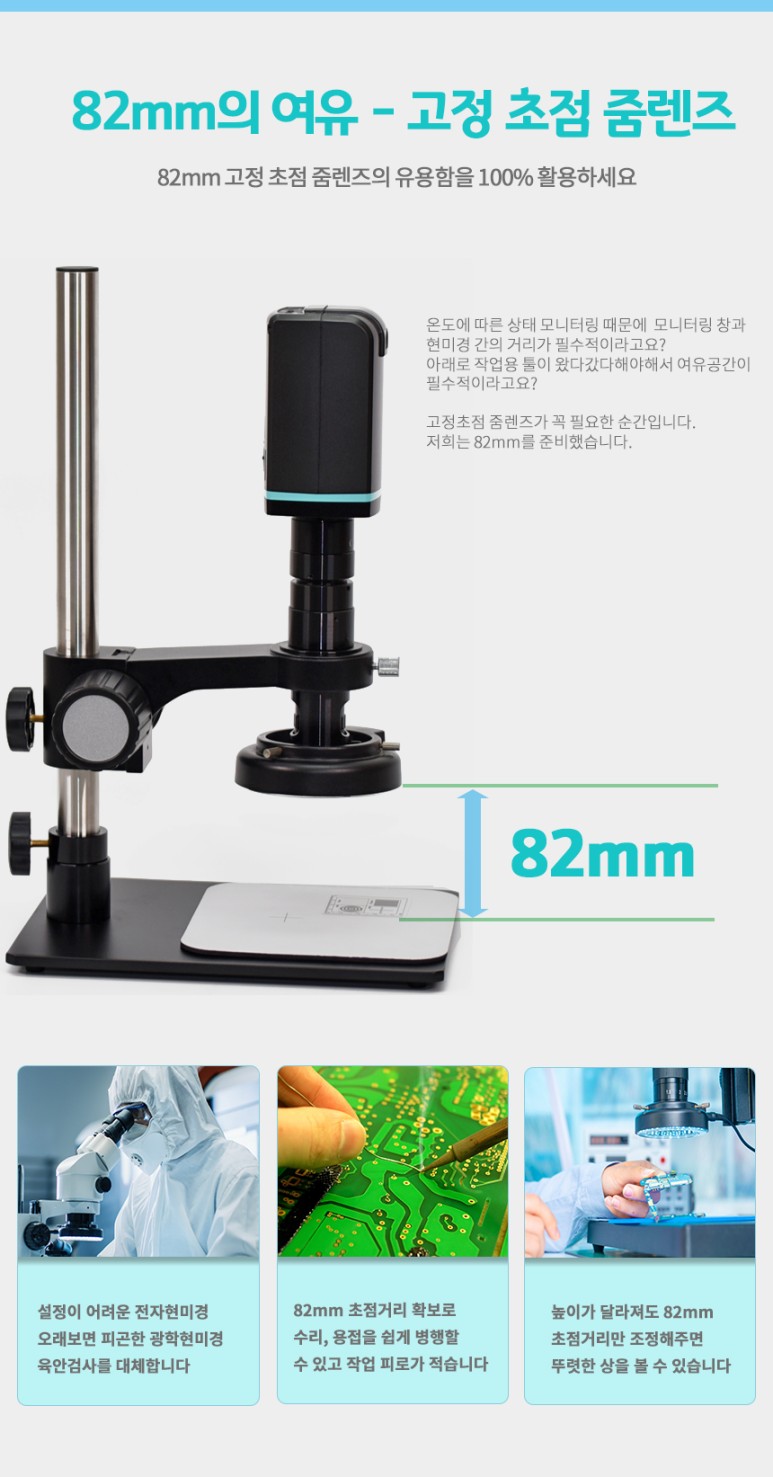

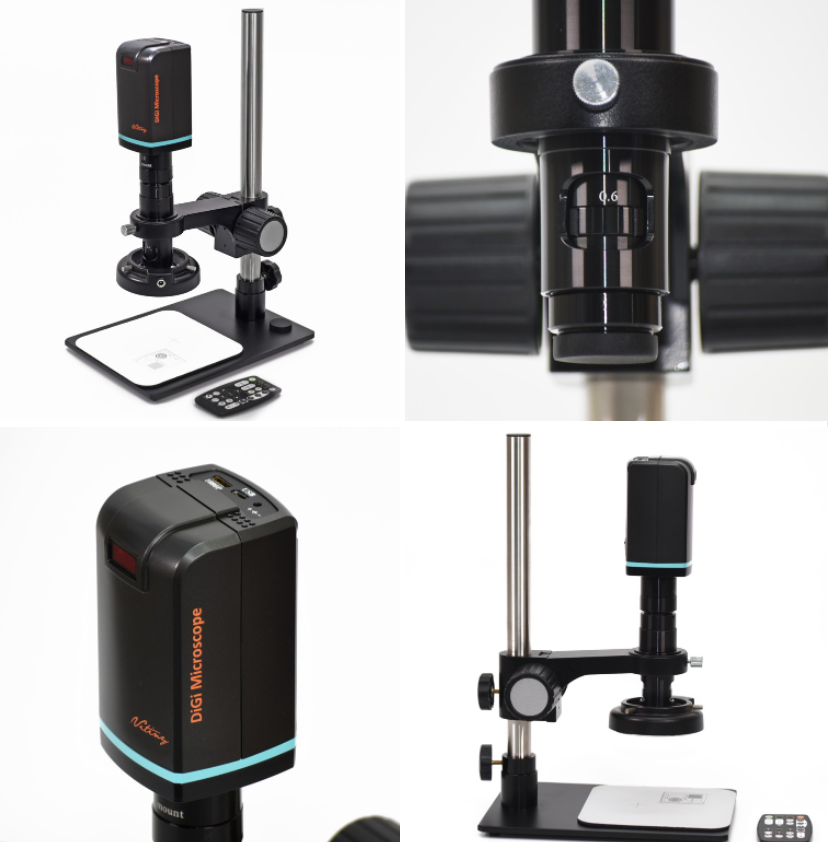

고정초점 줌렌즈가 편리한 것은 82mm 초점 거리를 확보하고도 배율 확보에 유용하기 때문입니다. UM20A-CSZ064의 표면적인 사양은 다음과 같습니다. 렌즈를 중심으로 보면 최저 배율이 59~380배 임을 알 수 있습니다. 그런데 이 배율은 초점거리가 고정. 즉 82mm 일 때를 의미하며 약 77mm 지점에서는 최고 배율이 약 650배 까지 확대가 됩니다. 아래 사진에서 확인 할 수 있듯. 사양을 넘어선 사용은 색수차 현상을 발생시키게 됩니다. 이점은 참고를 해 주셔야 합니다.
그러므로 하나의 렌즈를 가지고 매우 넓은 범위. 특히 디지털 현미경에서 650배 까지 커버 한다는 것은 활용범위가 넓고 섬세한 관찰이 가능하다는 것입니다. 실제로 현미경의 초점 거리가 꼭 필요한 분야가 있습니다. 제가 S사에서 SSD디스크를 연구하는 부서에 납품한 적이 있습니다. 그 분께 어떤 업무에 현미경을 쓰시려고 하느냐 여쭈었더니
“SSD를 오븐에 구워서 맛있는지 보려고요 ^^”(S사 연구원님)
라고 답변하셨습니다. 물론 농담이겠지요. 오븐에 조그마한 투명 창이 있는데 아마 그 안에서 SSD를 비롯 다양한 전자제품이 구워지고 있는 것 같았습니다. 현미경은 어떤 온도에 어떻게 구웠는가에 따라서 표면상태가 틀려질 것이고 이를 관찰하는 도구로 고정초점 줌렌즈가 사용되고 있다는 것입니다.
위 사진은 두께 0.3mm의 필름을 UM20A-CSZ064 줌렌즈로 촬영한 사진입니다. 필름의 경우 얇고 거치가 매우 힘든 관찰 대상입니다. 오염이 되기도 쉬워서 이격거리가 필요합니다. 줌렌즈의 경우 이런 어려움을 극복하기 좋습니다. 특히 무거운 줌렌즈의 무게를 잘 견디고 고배율에서 나타나는 잔잔한 진동을 잡기 위해 ViTiny 고정초점 줌렌즈의 경우 4-5kg 의 전용 스탠드를 채용하고 있습니다.

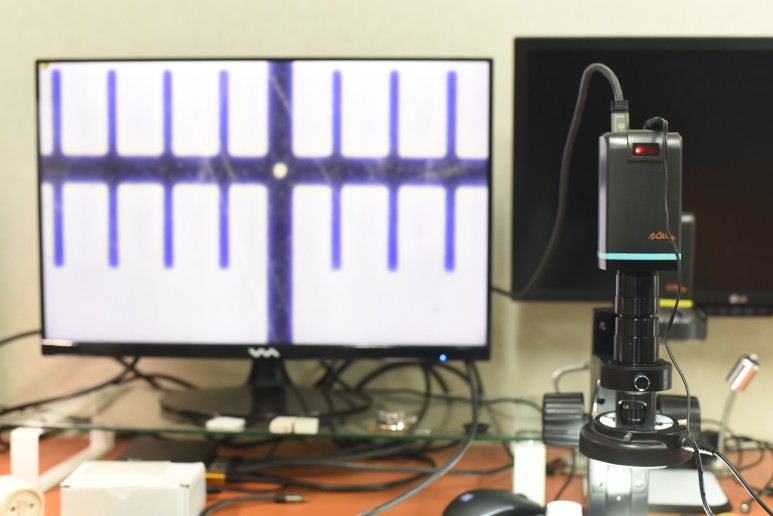

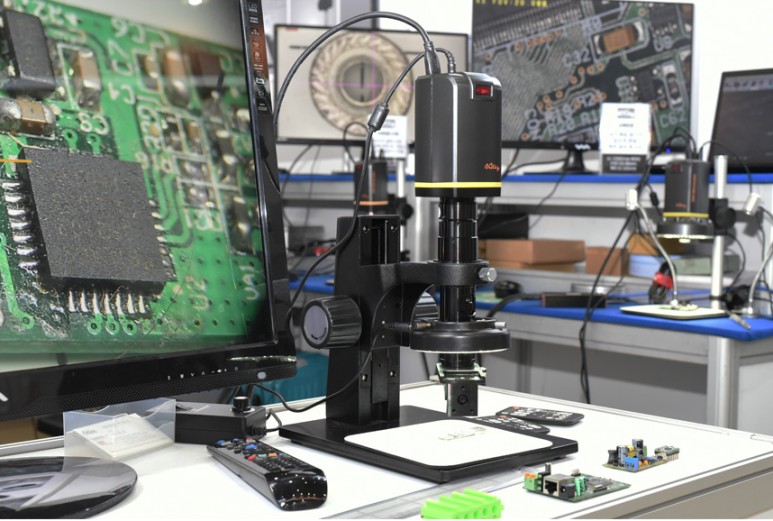

실제 사용례를 보시면 알 수 있듯 마치 DSLR 줌렌즈를 사용하듯 쉽게 줌링을 돌려 확대를 하게 됩니다. 광학 줌이 들어가기 때문에 좋은 화질로 관찰을 할 수 있습니다.
360도 회전하는 회전렌즈로 사각지대 없이 측면 경사면 입체적 관찰
3D 회전렌즈가 달린 고정초점 줌렌즈를 처음 보았을 때의 충격이 기억납니다. 이것은 궁극의 렌즈가 아니던가!! 화질은 둘째 치고 샤샥 한바퀴 렌즈를 돌려 보았을 때 – 우와 이건 육안검사용으로 최적화된 렌즈!!! 란 감탄이 나올 수 밖에 없었습니다.
관찰 대상과 연직방향이 아닌 가장 자연스러운 사선 방향으로 관찰 가능 – 우리는 측면 승부!

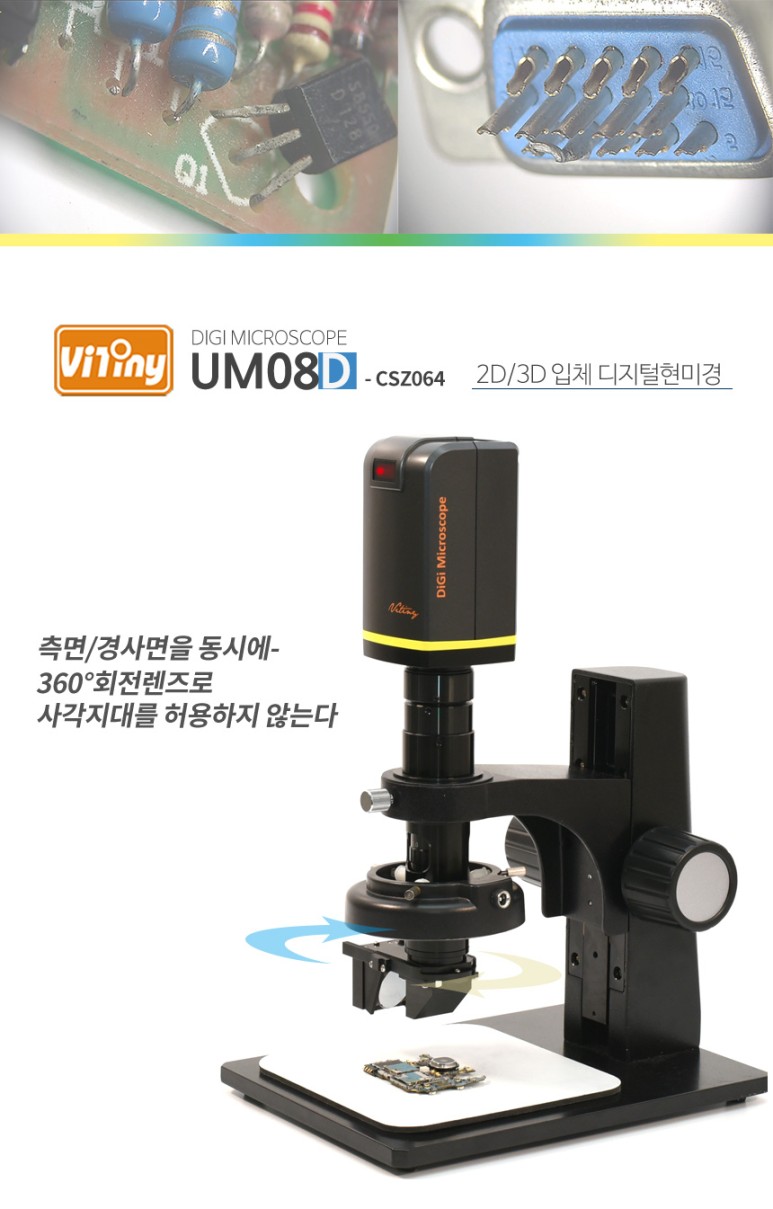

이 모델을 바탕으로 제작한 3D 입체 디지털 현미경의 실제 운용 모습을 소개합니다. 쉽게 표현하자면 거울 2장으로 이루어진 반사경이 제품의 측면을 비추면서 동서남북을 쉽게 확인할 수 있게 만든 것입니다. 알고보면 매우 간단하고 이해하기 쉬운 동작 매커니즘을 가졌지만 처음 보는 사람들에게는 언제나 탄성을 자아내게 하는 렌즈입니다.

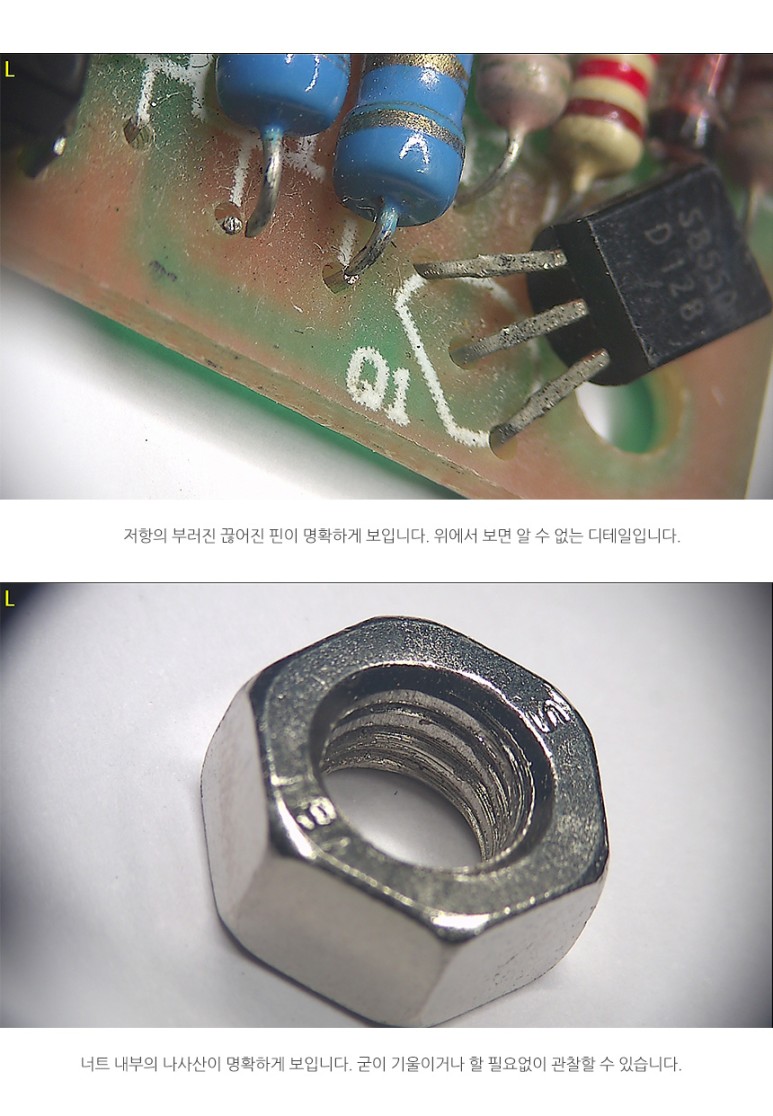

측면을 본다는 것이 왜 중요한지 아래의 샘플이 보여 줍니다.저항의 다리가 절단 되었으나 기판을 기울이지 않고는 실상을 알기 힘듭니다. 그러나 3D렌즈는 사람이 바라보는 시야각과 비숫한 각도로 사물을 비추기 때문에 보이지 않던 측면의 상황을 정확하게 캐치해낼 수 있는 것입니다.

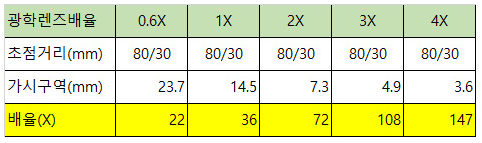

줌렌즈의 사양입니다. 3D모드에서도 22배에서 147배까지 확대가 가능합니다. 간혹 배율이 더 높은 제품이 없는 지 물어보는 분들이 있습니다만 3D렌즈의 경우 대부분 22-50배 정도에서 최적의 성능을 보여줍니다. 제 경험을 비추어 보면 가로나 세로가 20mm 정도 되는 정도의 사이즈 부품을 관찰하기 좋습니다.
유투브나 방송 녹화시 매우 극적인 효과
앞서 진드기 영상 보셨나요? ViTiny 줌렌즈 모델은 비전문가가 운영해도 좋은 화질의 영상을 얻어 낼 수 있습니다.
HDMI 출력을 지원하던 이전 UM08 CSZ 시리즈와 달리 UM20 CSZ 시리즈는 C-Type 케이블을 통하여 다양한 OS의 컴퓨터와 연결이 가능합니다.
CSZ 시리즈는 대여 서비스를 통하여 일일 10만원 정도의 금액으로 방송에 필요한 풀HD급의 영상을 쉽게 녹화할 수 있습니다.
